Диаметр кольца выбирают по двум размерам: внутренний определяет отверстие, наружный — общий размер изделия. Для подбора кованой заготовки нужны оба значения, а также понимание, относятся они к заготовке или к детали после обработки.

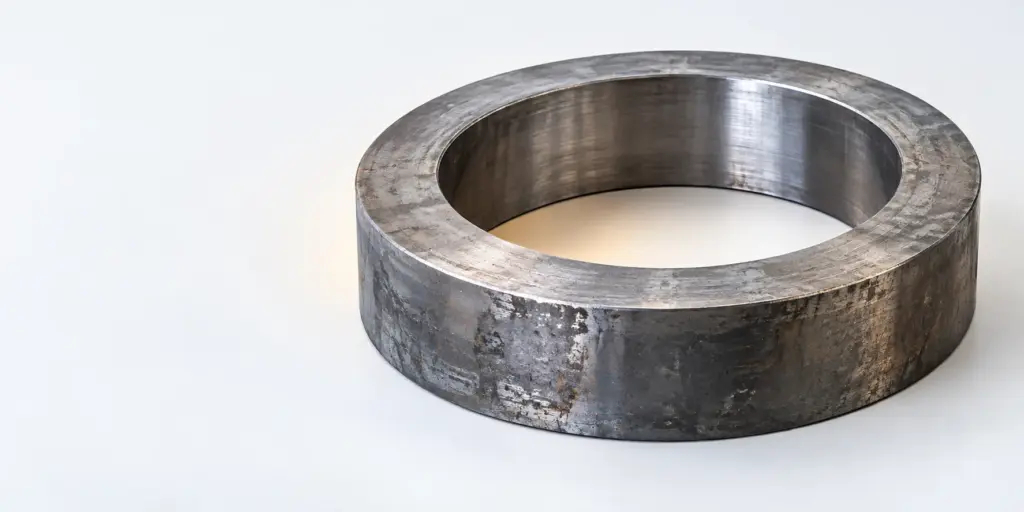

Диаметр кольца: внутренний и наружный размер
Кольцо нельзя описать одним размером поперёк изделия. Если указан только размер отверстия, остаётся неизвестной наружная граница и, следовательно, объём металла вокруг отверстия. Если известен только наружный размер, невозможно понять, насколько широким должно быть отверстие. Поэтому в заявке внутренний и наружный размеры лучше записывать отдельно и подписывать словами. Такая запись помогает избежать ситуации, когда один участник обсуждения имеет в виду отверстие, а другой — общий габарит.
Внутренний диаметр — расстояние между противоположными точками поверхности отверстия, измеренное через его центр. Наружный диаметр определяют таким же образом по внешней поверхности. Эти определения относятся к круглому кольцу; если форма или требования к поверхностям отличаются, ориентиром служит чертёж. При обсуждении размера полезно назвать не только само значение, но и поверхность, к которой оно относится. Особенно это важно, когда в переписке используются сокращения без пояснений.
Разница между наружным и внутренним размерами связана с толщиной стенки кольца. Два изделия с одинаковым отверстием могут заметно различаться по наружному габариту и количеству металла, оставленному для обработки. Обратная ситуация также возможна: при одинаковом наружном размере отверстия могут быть разными. Поэтому совпадение одного параметра ещё не означает, что выбранная позиция подходит для детали. Сравнивать нужно всю требуемую геометрию, а не отдельную строку описания.
Кроме размеров поперёк кольца, для выбора важна его высота — размер между торцевыми поверхностями. Даже при совпадении обоих диаметров заготовка может не подойти, если материала по высоте недостаточно для готовой детали или предусмотренной обработки торцов. Все три размера стоит указывать вместе. Если есть чертёж, приложите его: по нему проще проверить, какие поверхности обрабатываются, где остаётся припуск и какие требования предъявляются к конечной геометрии.
При чтении описания изделия различайте габарит кованой заготовки и размер готовой детали. Заготовка предназначена для дальнейших операций, поэтому механически переносить размер готового отверстия на размер её отверстия нельзя. Аналогично наружный размер детали не всегда равен наружному размеру заготовки. До согласования заказа следует прямо обозначить, что именно приведено в перечне размеров: состояние поставки или результат последующей обработки. Это исключает неоднозначность ещё до проверки наличия подходящего изделия.
Как выбрать размер кованого кольца
Начните с назначения детали и её документации. Если есть чертёж, выпишите размеры готового изделия, требования к материалу и перечень поверхностей, которые будут обрабатываться. Затем отдельно определите требования к заготовке. Такой порядок удобнее, чем подбор по одному подходящему диаметру: он позволяет сразу увидеть, хватает ли металла по внутренней поверхности, наружной поверхности и торцам. Если чертежа нет, подготовьте хотя бы согласованное описание этих параметров.
Для кольца, которое будет растачиваться, состояние отверстия заготовки нужно сопоставлять с требуемым отверстием готовой детали. При обработке наружной поверхности столь же важно проверить наружный габарит. При обработке торцов проверяют высоту. Смысл проверки прост: на каждой обрабатываемой поверхности должен оставаться материал, достаточный для выполнения предусмотренной операции. Конкретный припуск нельзя назначить по одному названию изделия; его определяют исходя из документации на деталь и принятой технологии.
Если деталь должна войти в другое изделие или соединиться с ним, проверьте, какой размер отвечает за сопряжение. Это может быть отверстие, наружная поверхность либо обе поверхности одновременно. При этом размер для сопряжения относится к готовой детали, а не автоматически к кованому изделию до обработки. В запросе лучше записать требование к готовой поверхности отдельно от предпочтительного размера заготовки. Так специалист сможет оценить заявку без догадок о том, на каком этапе измеряется каждый параметр.
Не выбирайте материал только по размерам. В каталоге представлены кольца из инструментальных, конструкционных и нержавеющих сталей; среди указанных марок — 09Г2С, 40ХН2СВА, 12Х18Н9Т и 65Г. Наличие этих марок не означает, что они взаимозаменяемы. Марку следует сверять с документацией на конкретную деталь и условиями её применения. Если в чертеже материал уже задан, передавайте его обозначение без замены на похожее по названию или предполагаемому назначению.
Для начала подбора откройте раздел Кольца кованые и раскатные. При сравнении позиций последовательно проверяйте материал, внутренний и наружный размеры, высоту и то, в каком состоянии приведены размеры. Если подходящая геометрия неочевидна, не делайте вывод по фотографии: изображение не показывает необходимые для обработки припуски. Передайте размеры и описание задачи для проверки возможности подбора.
Какие размеры указать в заявке
Удобная заявка начинается с обозначения детали или краткого описания её назначения. Далее указывают внутренний и наружный диаметры, высоту и требуемую марку стали, если она установлена документацией. После этого поясняют, являются ли размеры параметрами готовой детали или заготовки. Если часть параметров ещё не определена, прямо отметьте это вместо предположительного значения. Уточняющий вопрос до заказа полезнее, чем исправление ошибки после выбора изделия.
Когда в работе используется чертёж, направляйте его вместе с текстовой заявкой. Текст помогает быстро увидеть основные параметры, а чертёж — проверить их контекст: обработку поверхностей, обозначения и связь размеров между собой. Если документация содержит изменения, важно использовать действующую для заказа версию. Иначе даже точно переписанные размеры могут относиться не к той детали. Для первичного обсуждения достаточно обозначить, что чертёж имеется и будет передан при согласовании.
Отдельно перечислите поверхности, которые планируется обрабатывать. Формулировка «обработка кольца» не отвечает на вопрос, будет ли изменяться отверстие, наружная поверхность, торцы или всё перечисленное. От этого зависит оценка исходных размеров заготовки. Если технология ещё разрабатывается, так и укажите: окончательное решение по припускам потребует проверки. Не стоит включать в заявку размер, вычисленный на глаз по фотографии или общему представлению о ковке.
Для быстрой самопроверки заявки можно использовать следующую таблицу. Она не устанавливает размеры изделий и не заменяет чертёж: в ней перечислены сведения, по которым проще понять задачу и сопоставить требования к детали с параметрами заготовки.
| Параметр | Что указать | Зачем это нужно |
|---|---|---|
| Внутренний диаметр | Размер отверстия и этап, к которому он относится | Для проверки отверстия и обработки внутренней поверхности |
| Наружный диаметр | Общий размер по наружной поверхности и этап измерения | Для проверки габарита и обработки снаружи |
| Высота кольца | Размер между торцами и необходимость их обработки | Для оценки материала по высоте |
| Материал | Марку стали по документации на деталь | Для подбора по требованию к материалу |
| Документация | Чертёж и пояснение по обрабатываемым поверхностям | Для проверки всей геометрии в её контексте |
В таблице намеренно нет универсального размера припуска. Он зависит от конкретной детали и последующих операций, поэтому его нельзя надёжно определить по одному внутреннему или наружному диаметру. Если заказчику нужна именно заготовка под обработку, в переписке следует отделять обязательные размеры готового изделия от предполагаемых габаритов исходного кольца. Это позволяет обсуждать возможные варианты без подмены требований к готовой детали характеристиками ещё не обработанного металла.
Если привычнее отправлять запрос без таблицы, используйте ту же последовательность в письме: материал, оба диаметра, высота, состояние измерения, обработка, чертёж. Главное — не оставлять без пояснений слово «диаметр». При нескольких размерах можно назвать поверхности полностью: «отверстие» и «наружная поверхность». Так запись остаётся понятной даже после пересылки письма между снабжением, конструктором и специалистом, который будет проверять возможность изготовления детали из выбранной заготовки.
Проверка заготовки перед выбором
После предварительного подбора сопоставьте выбранное изделие с исходным запросом по каждому параметру. Начните с материала: обозначение стали должно соответствовать документации, если в ней нет предусмотренной замены. Затем проверьте оба диаметра и высоту. На каждом шаге задавайте один и тот же вопрос: сравниваются размеры на одинаковом этапе или размер заготовки ошибочно сопоставлен с размером обработанной детали? Такой контроль занимает меньше времени, чем выяснение причины несоответствия после оформления заказа.
Если отверстие подходит, а наружный размер вызывает сомнение, проверку нельзя считать завершённой. То же относится к случаю, когда оба диаметра выглядят подходящими, но не указана высота. Кольцо — объёмная заготовка, и недостаток материала на любом из обрабатываемых участков способен сделать выбранный вариант непригодным для конкретной задачи. Если один параметр отсутствует в описании, его нужно уточнить, а не восстанавливать по пропорциям изображения.
Не смешивайте подбор кольца с подбором другой формы заготовки. Когда технологическое решение ещё не принято, можно сопоставить задачу с разделом Бруски и заготовки кованые. Если нужна деталь вытянутой формы, отдельно рассмотрите раздел Валы кованые. Переход к другой форме не следует делать только из-за сходства одного габарита: нужно проверить, подходит ли исходная форма для получения требуемой детали.
Разницу между размером круглого проката или заготовки и размером кольца полезно учитывать при поиске по каталогу. У круглой заготовки обозначение диаметра не описывает отверстие, тогда как для кольца отверстие — один из основных параметров. Подробнее о выборе другого типа заготовки рассказано в статье Диаметр круга: как выбрать кованую заготовку. Используйте эти сведения для сравнения подходов, но не переносите размеры одной формы изделия на другую без проверки чертежа.
При обсуждении деталей вытянутой формы также меняется набор исходных вопросов: важны требования именно к такой детали, а не размеры отверстия кольца. Общие ориентиры по соседнему виду изделий приведены в материале Какой вал подойдет: марки и выбор. Для текущей задачи этот переход имеет смысл, только если конструктор или технолог допускает иную исходную форму. При готовом чертеже кольца исходить следует прежде всего из его требований.
Итоговая проверка заявки проста: понятны форма изделия, марка стали, внутренний и наружный размеры, высота, состояние поставки и объём последующей обработки. Если какой-либо пункт остаётся открытым, зафиксируйте его как вопрос для согласования. Такой порядок не заменяет технологический расчёт, но снижает риск выбрать позицию по совпадению единственного размера. Для снабжения это особенно важно, когда описание изделия проходит через несколько участников и исходные пояснения могут потеряться.
Частые вопросы
Как измерить внутренний диаметр кольца?
Измеряйте расстояние между противоположными точками внутренней поверхности через центр отверстия. Передавая результат, уточните, измерена заготовка или готовая деталь: одинаковое название параметра не означает одинакового состояния изделия.
Как определить наружный диаметр кольца?
Ориентируйтесь на расстояние между противоположными точками наружной поверхности через центр изделия. Если снаружи предусмотрена обработка, отдельно укажите требуемый размер готовой детали и согласуйте размер исходной заготовки.
Как связаны внутренний и наружный диаметры кольца?
Вместе они описывают размеры отверстия и внешнего контура, а также позволяют оценить толщину стенки. Для подбора необходимо знать оба параметра: совпадения только одного недостаточно.
Какой диаметр кольца указывать в запросе?
Указывайте оба: внутренний и наружный. Добавьте высоту, материал и пояснение, относятся ли приведённые размеры к заготовке или к готовой детали после обработки.
Как выбрать диаметр кольца под механическую обработку?
Начните с размеров готовой детали и перечня поверхностей, которые будут обрабатываться. Затем согласуйте размеры заготовки с учётом необходимого материала на этих поверхностях; универсального припуска без требований к конкретной детали нет.
Если для подбора уже подготовлены чертёж и размеры, направьте их вместе с пояснением о последующей обработке. Если известна только часть параметров, перечислите установленные требования и отдельно обозначьте, что необходимо уточнить. Это позволит обсуждать подходящее изделие по документированным данным, а не по предположению о размере отверстия или наружного контура.
